先日、キングジムテプラPRO SR-R7900Pの記事を書き、50mmのテープになにを印刷しようか?と考えたところ、工事現場で使用するヘルメットに貼る、お名前や血液型を印刷してみました
現場の世界では、意識を失った人がいても 社員以外の誰が見ても氏名がわかる!ということが重要だそうで「人命を守るラベル」ですね

遠くからでも呼べるように、苗字のよみがなラベルも、一緒に印刷します
難しい読みの苗字の方も間違われることなく、呼んでもらえます
もちろんデーターベースからの印刷なので、全員分連続で印刷します

IMG_5254

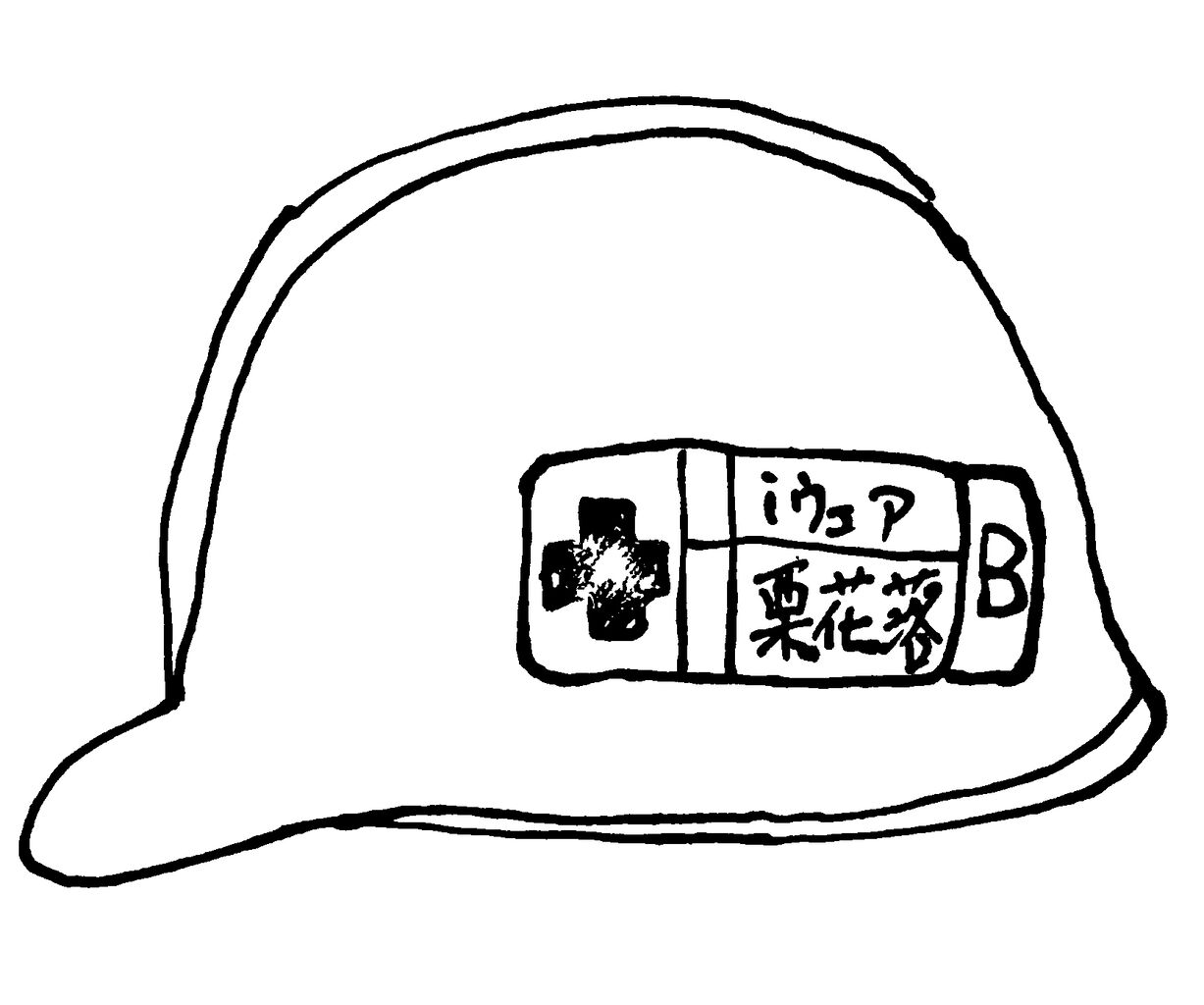

こんなイメージ
IMG_97D81C4AB693-1

印刷動画
このような印刷ができます

さて、やってみましょう
LabeiAssistのおさらいも含んでます

大まかな流れ
1. LabelAssistとFileMaker Go 18をiOSにダウンロードする
2.キングジムテプラPRO SR-R7900PをWi-Fi接続しiOSから印刷できるように設定する
3. FileMakerGoに印刷するデータを準備する
4. LabelAssistのレイアウトファイルを記述し、アプリ内に入れる

LabelAssistとFileMaker Go 18をiOSにダウンロードする
▼このリンク先からLabelAssistとFileMakerGo(無料)をiOSデバイスにてダウンロードしてください
LabelAssist

FileMaker Go 18

テプラPRO SR-R7900PをWi-Fi接続しiOSから印刷できるようにする
▼準備として、テプラ本体はWi-Fi接続に設定し、キングジム純正のTEPRA LINK(無料)から印刷できることを確認してください
このリンク先から、キングジム純正のTEPRA LINK(無料)をダウンロードできます
TEPRA LINK

FileMaker Goからの印刷にはTEPRA LINK使いませんよ

FileMakerGoに印刷するデータを準備
さて、ここからです
印刷したい内容のフィールドを作成し配置します
レイアウトはご自由にどうぞ
データはExcelからCSVでインポートすれば、今までの名簿を利用することもできます

仕様は
「名札プリントボタン」をタップすると、名札ラベルを印刷し
「ふりがなプリントボタン」をタップすると、ふりがなのみのラベルを印刷します
普通だ...

IMG_5C66307A6341-1

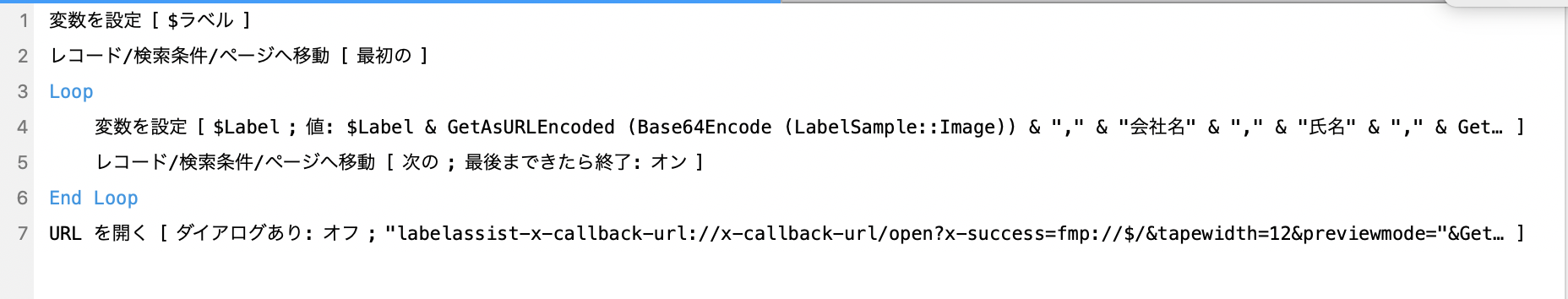

名札プリントボタンの中はこのように(クリックすると拡大します)
スクリーンショット 2020-04-08 16.02.50


名札プリントボタンのスクリプト内の「URLを開く」の中はこのように
"labelassist-x-callback-url://x-callback-url/open?x-success=fmp://$/&" & "tapewidth=12&" &
"previewmode=" & Get ( スクリプト引数 ) & "&" &
"form=SAFETY_HELMET&" &
"data=" & $Label & "&" & "copies=1&" &
"cut=0&" &
"halfcut=1&" &
"printspeed=0&" &
"density=0" &
""
X-callbackを使用するのはPrintAssistと同じですが
コマンドはLabelAssist専用なので、詳しくはLabelAssist仕様書をご覧ください
カットや印刷スピードなどの指定もここで記述します

LabelAssistのレイアウトファイルを記述する
FileMakerGoのスクリプトが書けたら、次はレイアウトファイルです
LabelAsistはあらかじめ記述したレイアウトに、FileMakerGoのデータを流し込み印刷するため
レイアウトファイルとセットで使用します
レイアウトファイルはplist形式で書きます
ファイル名は、FileMaker Goのスクリプト内で記述したformに合わせてください
今回の場合は「SAFETY_HELMET.plist」にするということです
ここが違っていると、フォームが呼び出すことができず、レイアウトが思うようになりません

レイアウトファイルの仕様は、キングジム社のTEPRA-Print SDKからTEPRA-Print SDKを
ダウンロードして
TEPRA-Print SDK Library Form Data Reference.pdfを参照してください

レイアウトファイルはこのように書きます

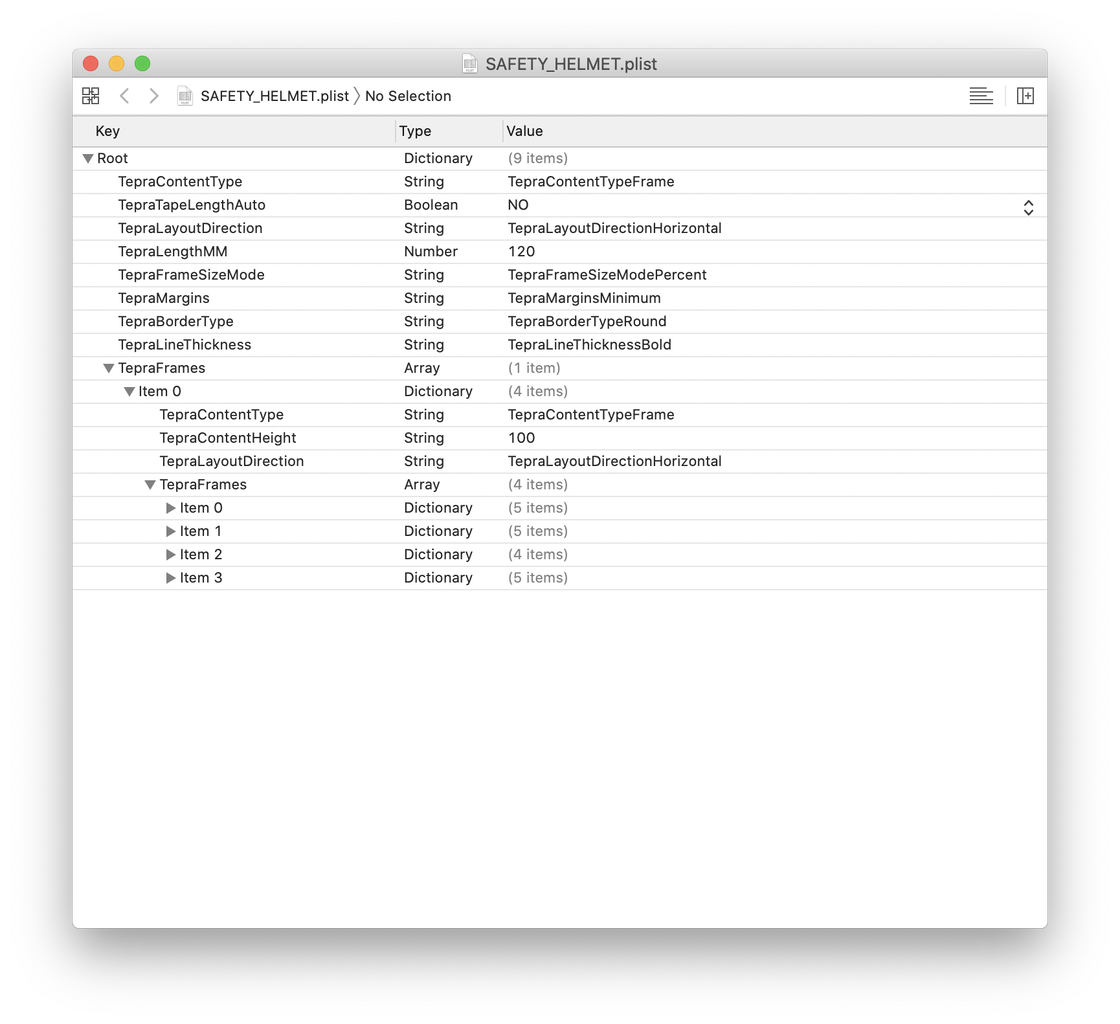

Xcodeで表示するとこのように
スクリーンショット 2020-04-08 17.15.33

テキストエディタで表示するとこのように。コピペして使えます
pistとしてファイル保存してくださいね
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeFrame</string>
<key>TepraTapeLengthAuto</key>
<false/>
<key>TepraLayoutDirection</key>
<string>TepraLayoutDirectionHorizontal</string>
<key>TepraLengthMM</key>
<integer>120</integer>
<key>TepraFrameSizeMode</key>
<string>TepraFrameSizeModePercent</string>
<key>TepraMargins</key>
<string>TepraMarginsMinimum</string>
<key>TepraBorderType</key>
<string>TepraBorderTypeRound</string>
<key>TepraLineThickness</key>
<string>TepraLineThicknessBold</string>
<key>TepraFrames</key>
<array>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeFrame</string>
<key>TepraContentHeight</key>
<string>100</string>
<key>TepraLayoutDirection</key>
<string>TepraLayoutDirectionHorizontal</string>
<key>TepraFrames</key>
<array>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeFrame</string>
<key>TepraLayoutDirection</key>
<string>TepraLayoutDirectionVertical</string>
<key>TepraContentWidth</key>
<string>30</string>
<key>TepraBorderType</key>
<string>TepraBorderTypeSquare</string>
<key>TepraFrames</key>
<array>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeImage</string>
<key>TepraContentID</key>
<string>0</string>
<key>TepraContentWidth</key>
<integer>100</integer>
</dict>
</array>
</dict>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeFrame</string>
<key>TepraLayoutDirection</key>
<string>TepraLayoutDirectionVertical</string>
<key>TepraContentWidth</key>
<string>10</string>
<key>TepraBorderType</key>
<string>TepraBorderTypeSquare</string>
<key>TepraFrames</key>
<array>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeString</string>
<key>TepraContentID</key>
<string>1</string>
<key>TepraContentHeight</key>
<integer>40</integer>
</dict>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeString</string>
<key>TepraBorderType</key>
<string>TepraBorderTypeTop</string>
<key>TepraContentID</key>
<string>2</string>
<key>TepraContentHeight</key>
<integer>60</integer>
</dict>
</array>
</dict>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeFrame</string>
<key>TepraLayoutDirection</key>
<string>TepraLayoutDirectionVertical</string>
<key>TepraContentWidth</key>
<string>45</string>
<key>TepraFrames</key>
<array>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeString</string>
<key>TepraContentID</key>
<string>3</string>
<key>TepraContentHeight</key>
<integer>40</integer>
<key>TepraFontSize</key>
<string>TepraFontSizeLarge</string>
<key>TepraTextAlignment</key>
<string>TepraTextAlignmentCenter</string>
<key>TepraFont</key>
<string>HiraginoSans-W6</string>
</dict>
<dict>
<key>TepraBorderType</key>
<string>TepraBorderTypeTop</string>
<key>TepraContentType</key>
<string>TepraContentTypeString</string>
<key>TepraContentID</key>
<string>4</string>
<key>TepraContentHeight</key>
<integer>60</integer>
<key>TepraTextAlignment</key>
<string>TepraTextAlignmentCenter</string>
<key>TepraFont</key>
<string>HiraginoSans-W6</string>
</dict>
</array>
</dict>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeFrame</string>
<key>TepraLayoutDirection</key>
<string>TepraLayoutDirectionVertical</string>
<key>TepraContentWidth</key>
<string>15</string>
<key>TepraBorderType</key>
<string>TepraBorderTypeSquare</string>
<key>TepraFrames</key>
<array>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeString</string>
<key>TepraContentID</key>
<string>5</string>
<key>TepraContentHeight</key>
<integer>30</integer>
<key>TepraFont</key>
<string>HiraginoSans-W6</string>
<key>TepraTextAlignment </key>
<string>TepraTextAlignmentCenter</string>
</dict>
<dict>
<key>TepraContentType</key>
<string>TepraContentTypeString</string>
<key>TepraContentID</key>
<string>6</string>
<key>TepraContentHeight</key>
<integer>70</integer>
<key>TepraFontSize</key>
<string>TepraFontSizeLarge</string>
<key>TepraFont</key>
<string>HiraginoSans-W6</string>
<key>TepraTextAlignment </key>
<string>TepraTextAlignmentCenter</string>
</dict>
</array>
</dict>
</array>
</dict>
</array>
</dict>
</plist>

レイアウトファイルが書けたら、iTunesのファイル共有でLabelAssist内へ入れます
(FileMakerGoには入れないでね)
詳しくはLabelAssist仕様書のP3を参考にしてください

あとは動画と同じように、FileMakerGoの「名札プリントボタン」をタップすれば印刷するはず!
